부천시 소사동에서 맡겨주신 작업입니다. 사용하시면서 클릭 소리가 크고, 손가락에 힘이 많이 들어가는 느낌이 불편하다고 하셔서 점검을 진행했습니다. 이번에는 단순히 고장 난 부분만 바꾸는 게 아니라, 앞으로도 편하게 쓰실 수 있도록 구조 자체를 조금 손봐드리는 방향으로 진행했습니다.
작업 과정이요

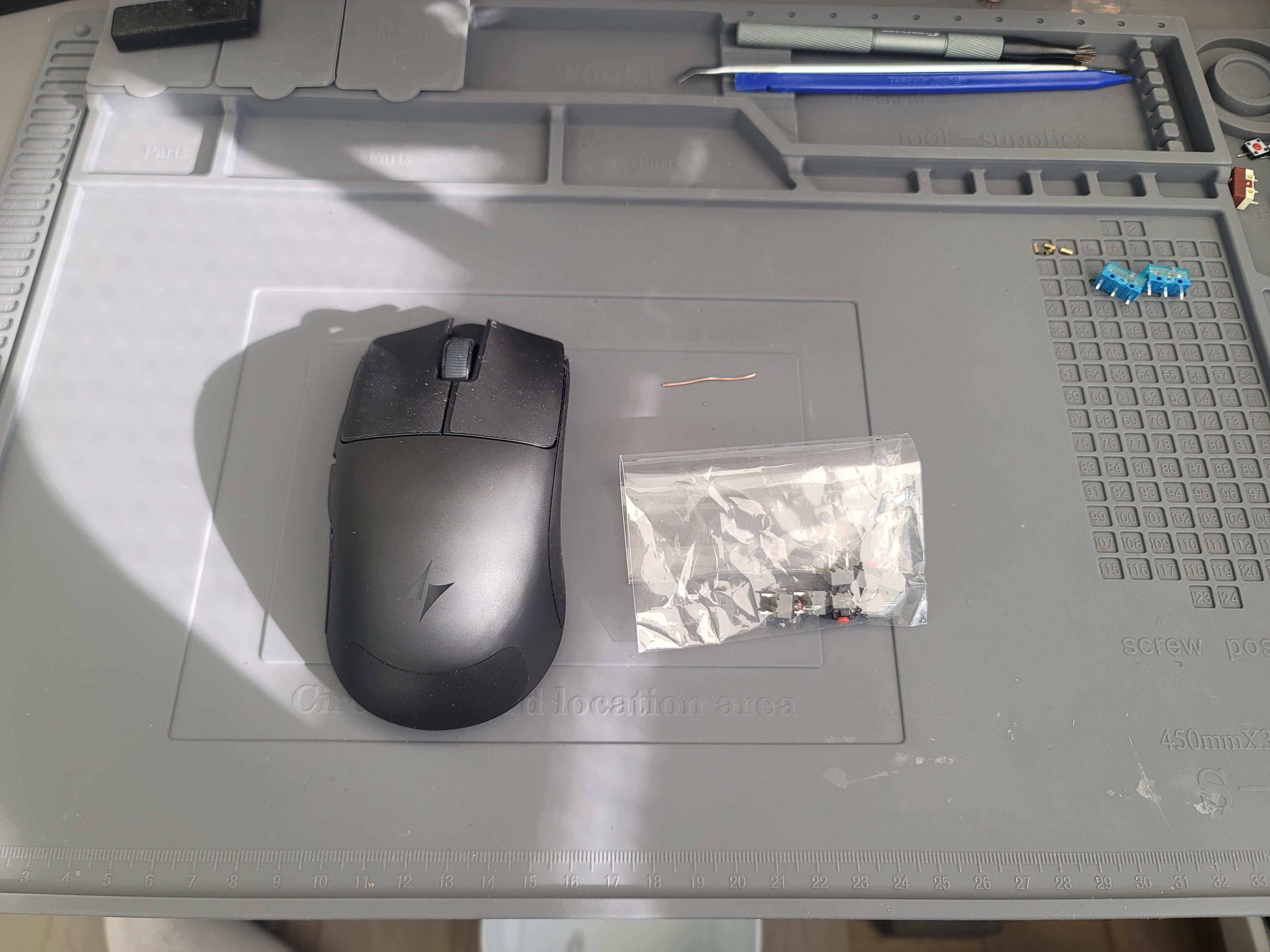

마우스 외관과 함께 교체에 사용할 스위치를 준비한 모습입니다. 외관은 깔끔한 편이지만 클릭부는 이미 사용감이 누적된 상태입니다. 이런 경우는 겉으로는 멀쩡해 보여도 눌리는 느낌이나 반응이 점점 둔해지게 됩니다.

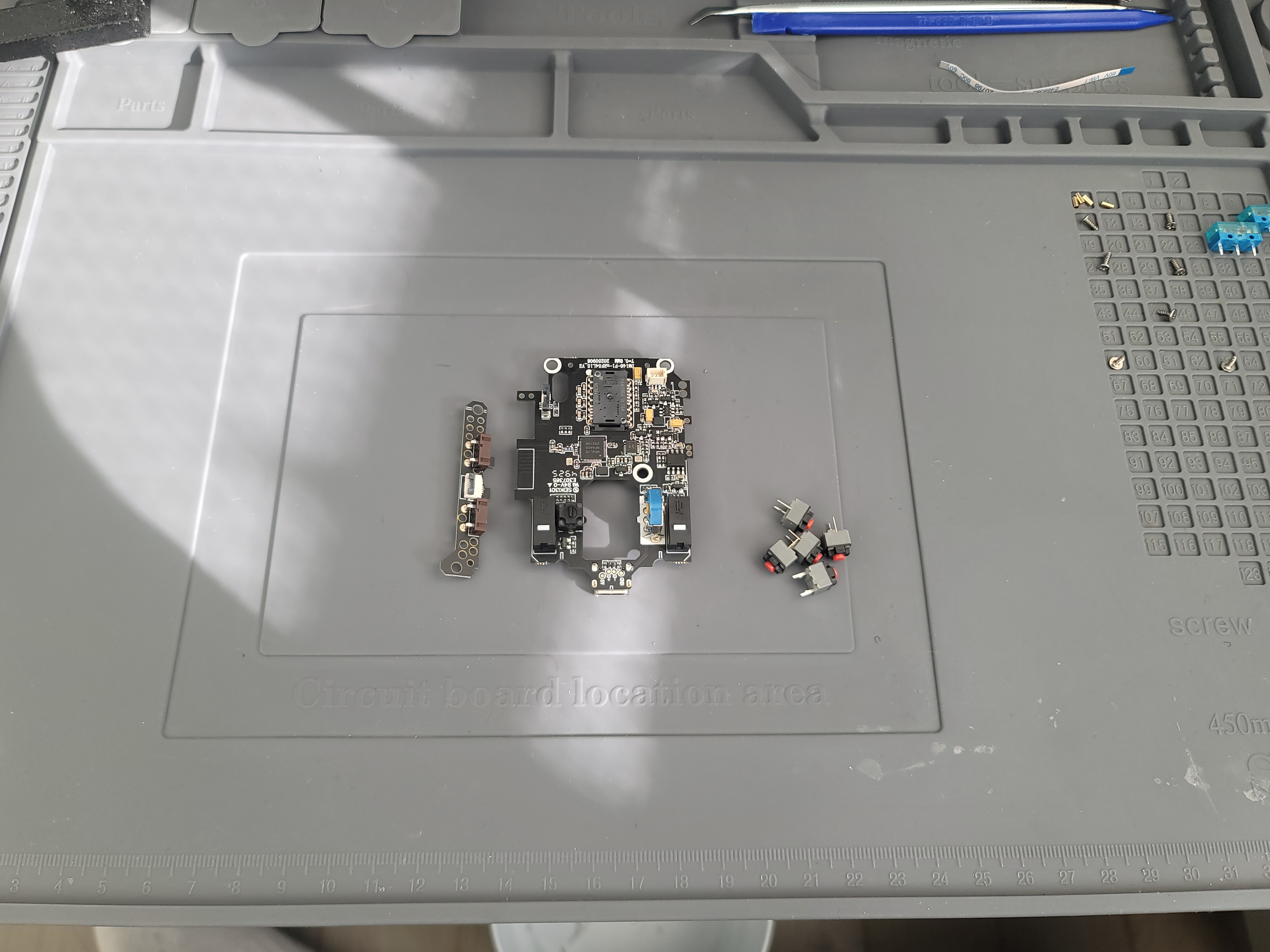

분해 후 메인 기판과 사이드 버튼 기판을 분리한 상태입니다. 기존 스위치와 교체할 스위치를 비교해 놓은 모습입니다. 기존 스위치는 반발력이 강한 타입이라 소음이 크게 느껴질 수 있는 구조입니다. 이번에는 조용하게 사용할 수 있도록 부드럽게 눌리는 타입으로 맞춰드렸습니다.
메인 기판에는 이미 저소음 타입 스위치가 장착되어 있는 상태이고, 아래쪽에 놓인 부품들은 교체 과정에서 사용된 스위치와 기존에 사용되던 스위치입니다. 같은 마우스라도 어떤 스위치를 쓰느냐에 따라 클릭감과 소음 차이가 꽤 크게 달라지기 때문에, 사용 환경에 맞게 선택해서 교체해드리는 게 중요합니다.

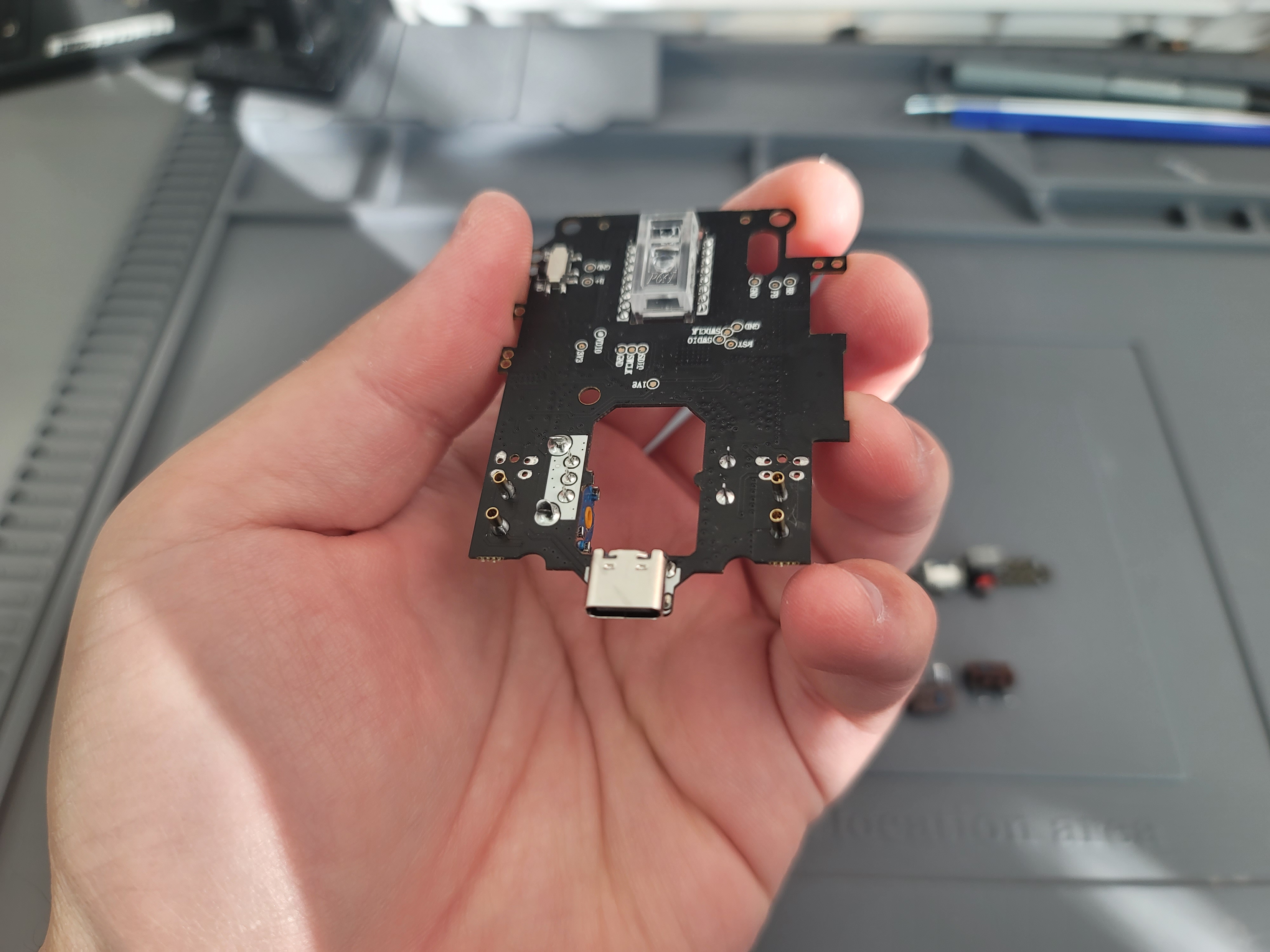

핫스왑 기판을 장착한 상태의 메인 기판 후면 모습입니다. 기존처럼 스위치를 직접 납땜하는 구조가 아니라, 소켓이 올라가 있는 형태로 작업이 진행된 상태입니다. 이렇게 작업해두면 이후에는 스위치 교체가 필요할 때 납땜 없이 탈착이 가능해지고, 스위치 불량이나 클릭감 변경이 필요할 때 훨씬 수월하게 대응할 수 있습니다. 실제로 유지보수 편의성에서 차이가 크게 나는 부분입니다. 기판 후면 납땜 상태를 보면, 핫스왑 소켓이 안정적으로 고정되도록 작업이 되어 있는 것을 확인할 수 있습니다. 접점 불량이 생기지 않도록 납량과 고정 상태를 맞춰주는 것이 중요한 단계입니다.

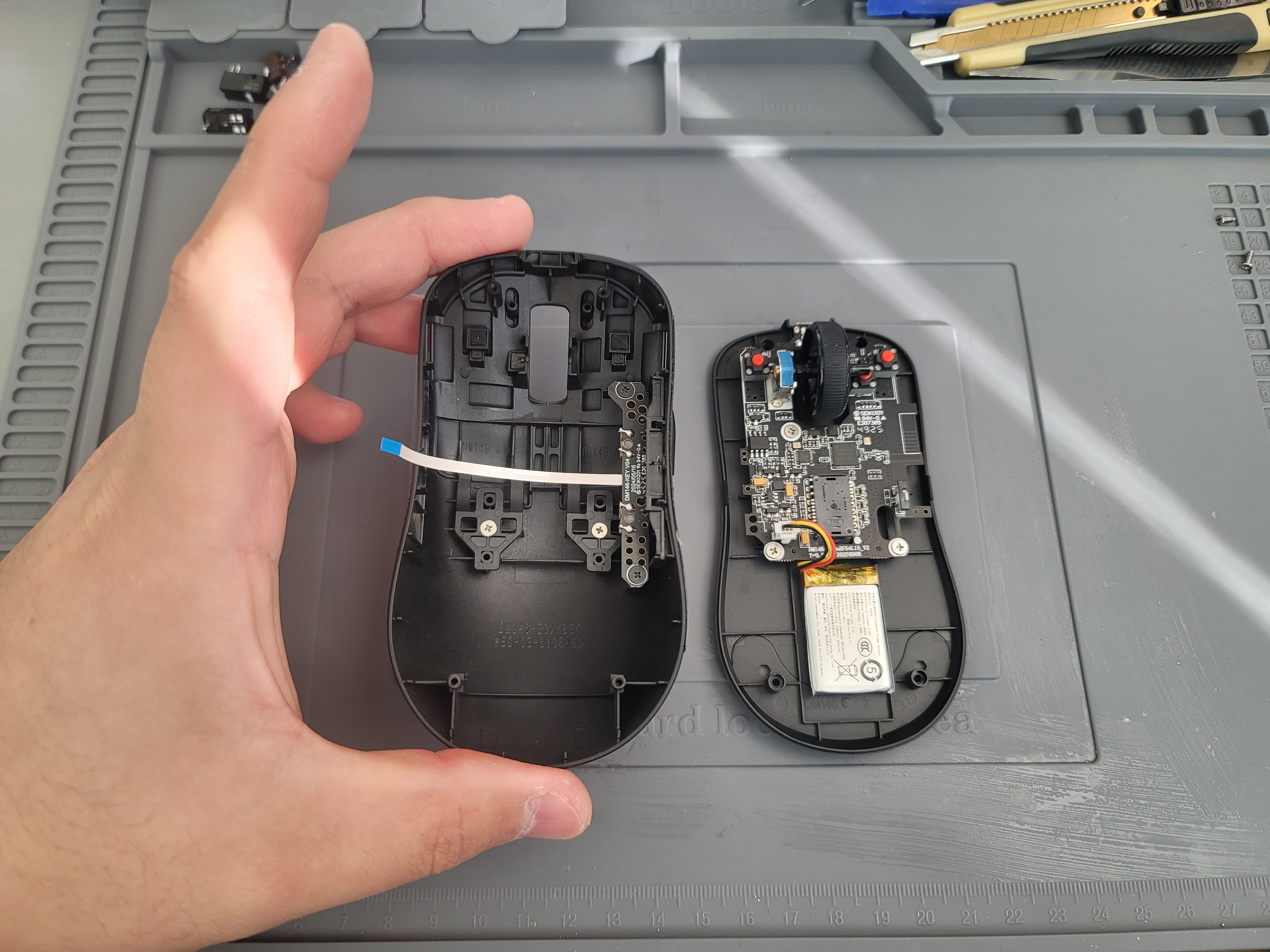

핫스왑 기판 작업과 스위치 교체를 모두 마친 뒤, 상판을 닫기 전에 내부 상태를 마지막으로 확인하는 과정입니다. 좌측은 상판 내부 구조이고, 우측은 메인 기판과 배터리, 휠 구조까지 모두 조립된 상태입니다. 스위치 위치가 정확하게 맞는지, 버튼 눌림 간섭은 없는지, 케이블이나 배터리 선이 눌리는 부분 없이 정상적으로 자리 잡았는지를 한 번 더 확인합니다. 특히 클릭부 위쪽 구조물과 스위치 높이가 맞지 않으면 눌림이 어색해질 수 있기 때문에, 상판을 닫기 전에 반드시 체크가 필요한 과정입니다. 이렇게 최종 점검까지 마친 뒤 상판을 닫고 외관 조립으로 넘어가게 됩니다.

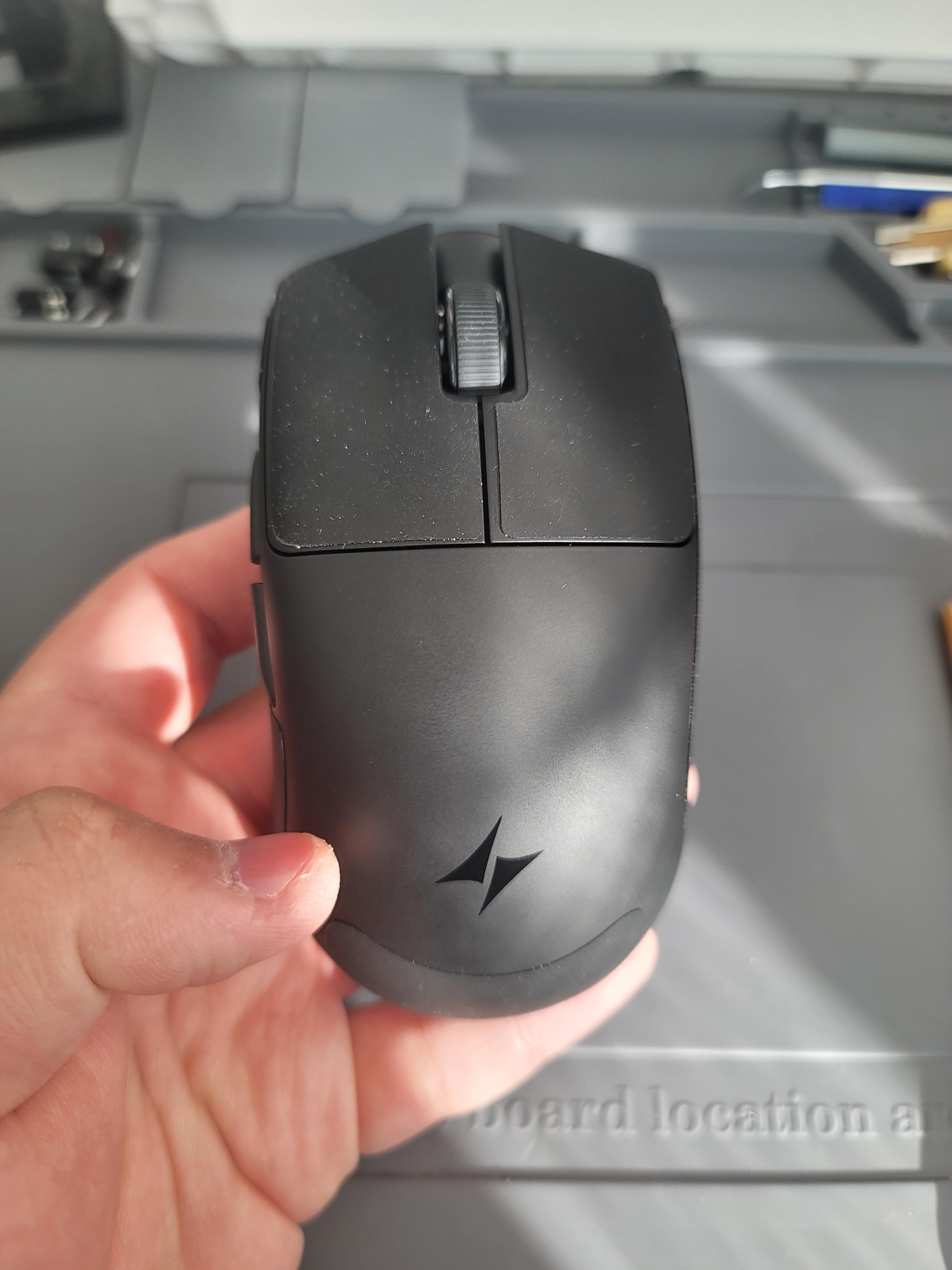

모든 작업을 마치고 상판까지 조립이 완료된 최종 상태입니다. 실제로 눌러보면 기존처럼 딱딱 끊기는 느낌이 아니라, 조금 더 부드럽게 눌리면서 소리도 줄어든 것을 체감할 수 있습니다.
작업 결과
사용하시면서 불편했던 부분은 단순히 고장만 해결하는 게 아니라, 실제로 쓸 때 편해지도록 맞춰드리는 게 중요하다고 생각합니다. 이번 작업도 소리와 클릭감 때문에 불편하셨던 부분이었는데, 직접 사용해보시면 확실히 차이를 느끼실 수 있는 상태로 마무리해드렸습니다.
마우스는 매일 손에 닿는 장비다 보니, 작은 차이도 사용감에서는 크게 느껴지는 경우가 많습니다. 비슷한 증상으로 고민하고 계신다면 무작정 교체하시기 전에 점검 한 번 받아보시는 것도 괜찮습니다.
이번처럼 ATK F1 V2 Ultimate 모델도 핫스왑 기판 적용과 저소음 스위치 구성으로 사용감 자체를 바꿔드리는 작업이 가능합니다.
