ATK X1 V2 카일 8천만회 저소음 스위치 교체+ 광축 6핀 핫스왑 개조 사설수리

경기도 파주시 와동동에서 맡겨주신 마우스입니다. 사용하시면서 클릭감이 일정하지 않거나 오래 쓰실 수 있게 내구성을 높이고 싶다고 하셔서, 좌우 버튼과 사이드 버튼 모두 장수명 타입의 저소음 스위치로 교체를 요청해주셨습니다. 단순 교체가 아니라 앞으로도 편하게 교체하면서 쓰실 수 있도록 핫스왑 구조로 개조까지 같이 진행했습니다.

작업 과정

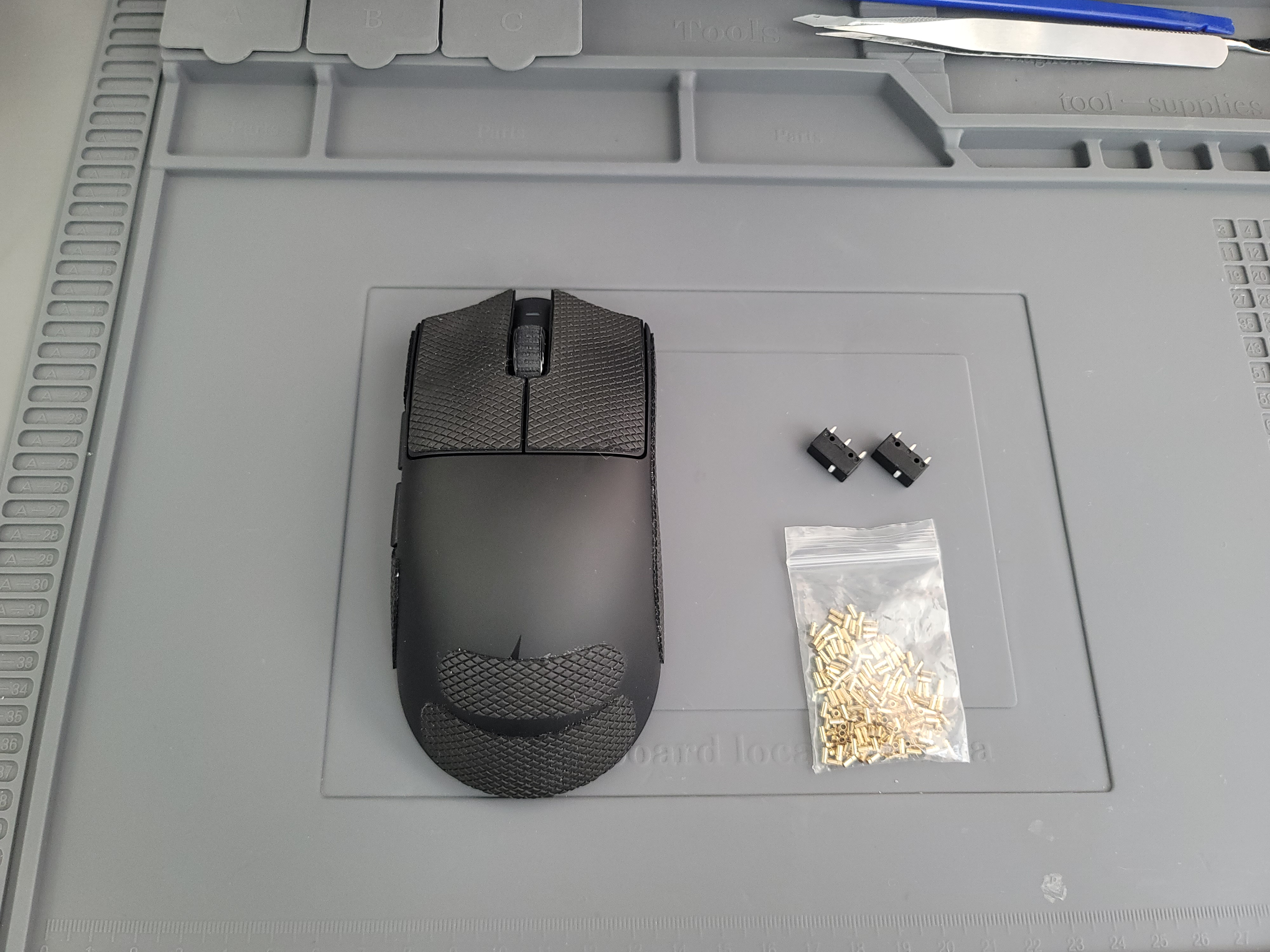

처음 작업에 들어가기 전 모습입니다. 카일 스위치와 핫스왑용 금속 기둥, 그리고 ATK X1 V2 얼티메이트 마우스를 함께 준비해둔 상태입니다. 이 단계에서 어떤 방식으로 개조를 진행할지 방향을 잡습니다.

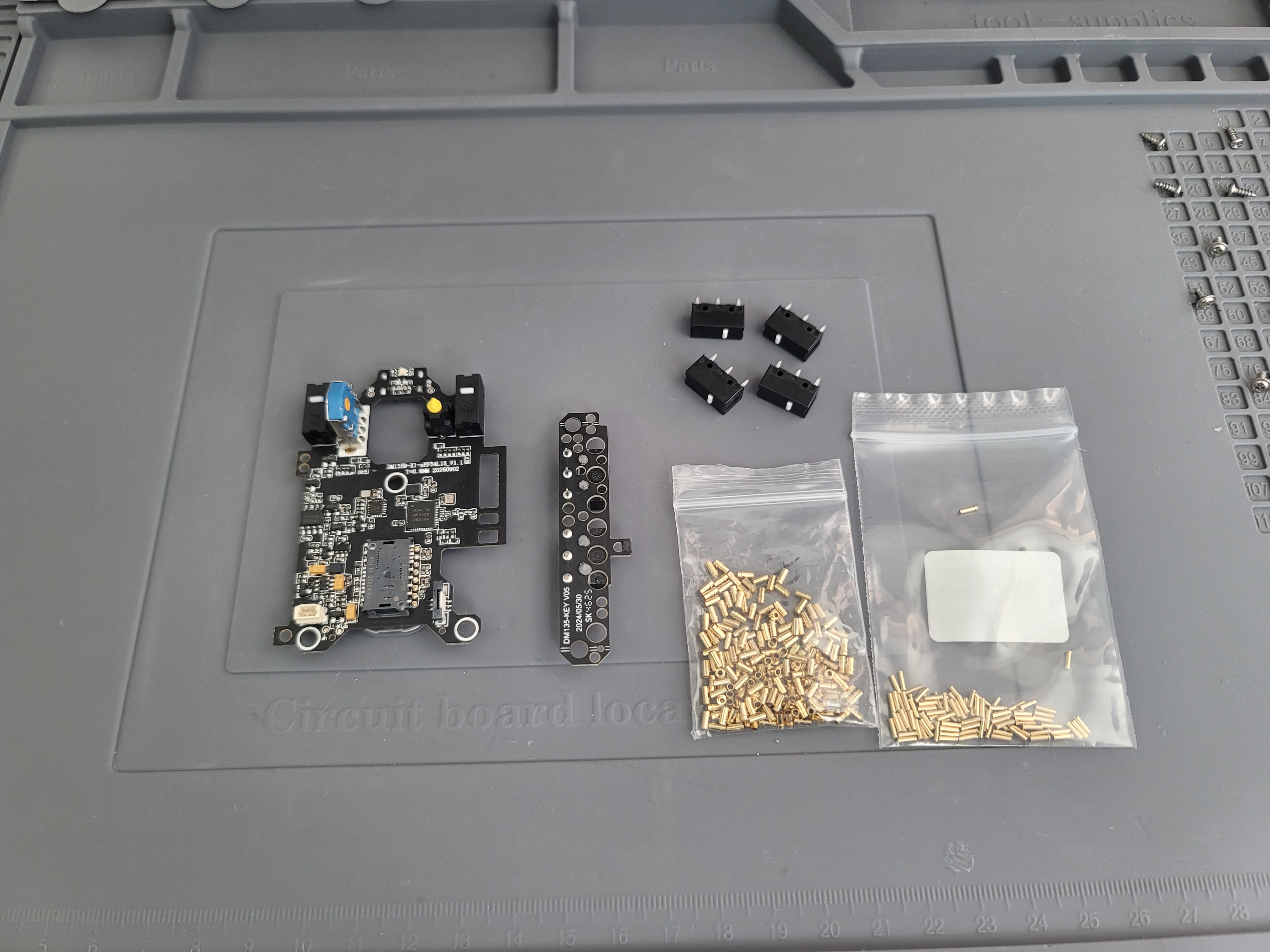

ATK X1 V2 얼티메이트 마우스 마우스를 분해해서 내부 기판을 꺼낸 상태입니다. 메인 기판과 사이드 기판을 분리하고, 실제로 작업이 들어갈 부품들을 한 번 더 확인합니다. 내부 구조를 정확히 알아야 이후 개조 과정에서 문제 없이 진행됩니다.

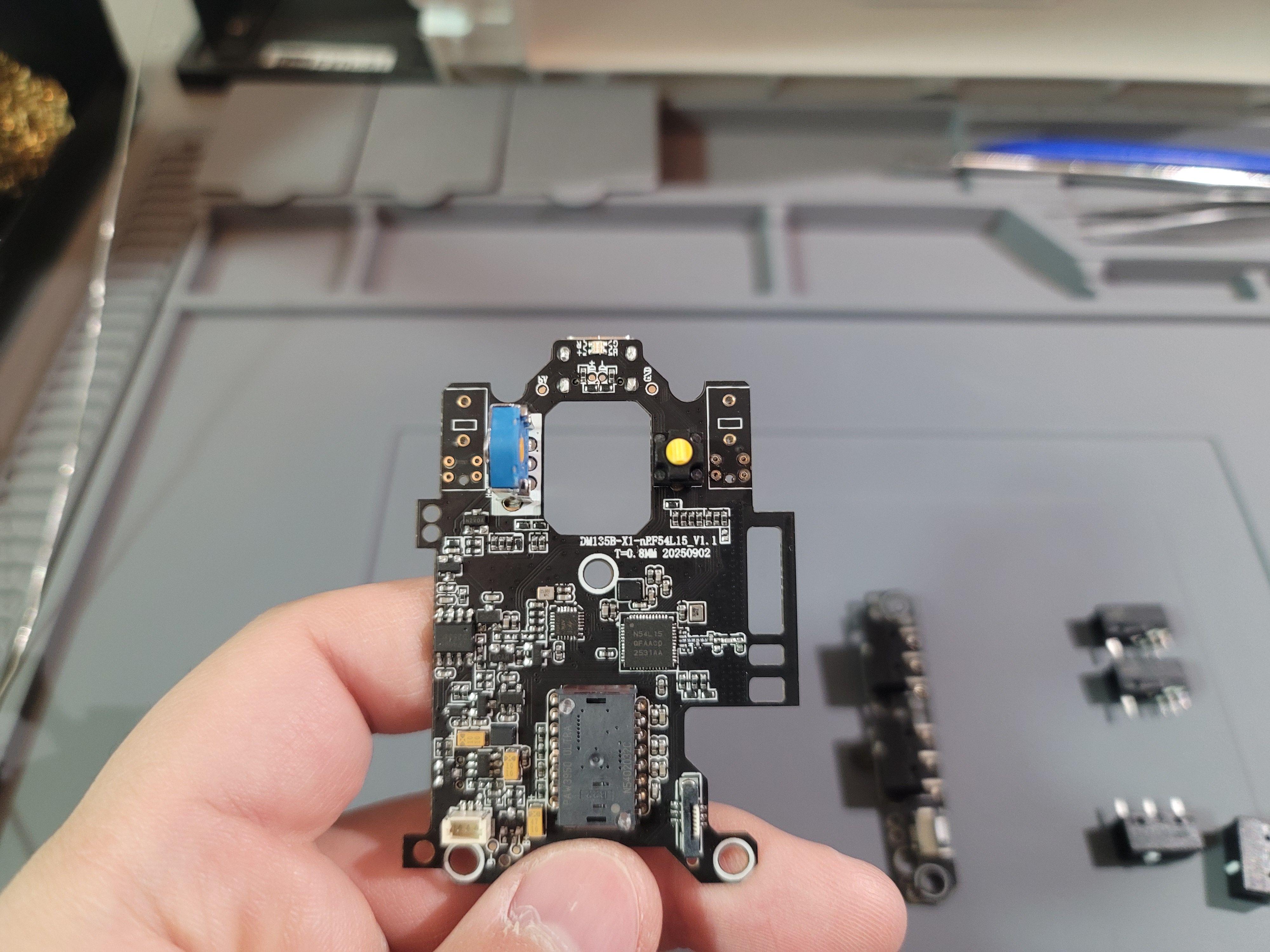

금색 기둥을 기판에 박아버린 작업입니다. 평평하게 만드는 게 어려웠어요. 이 작업이 생각보다 까다롭습니다. 기둥이 조금이라도 기울어지면 스위치가 제대로 꽂히지 않기 때문에 최대한 평평하게 맞춰주는 것이 중요합니다.

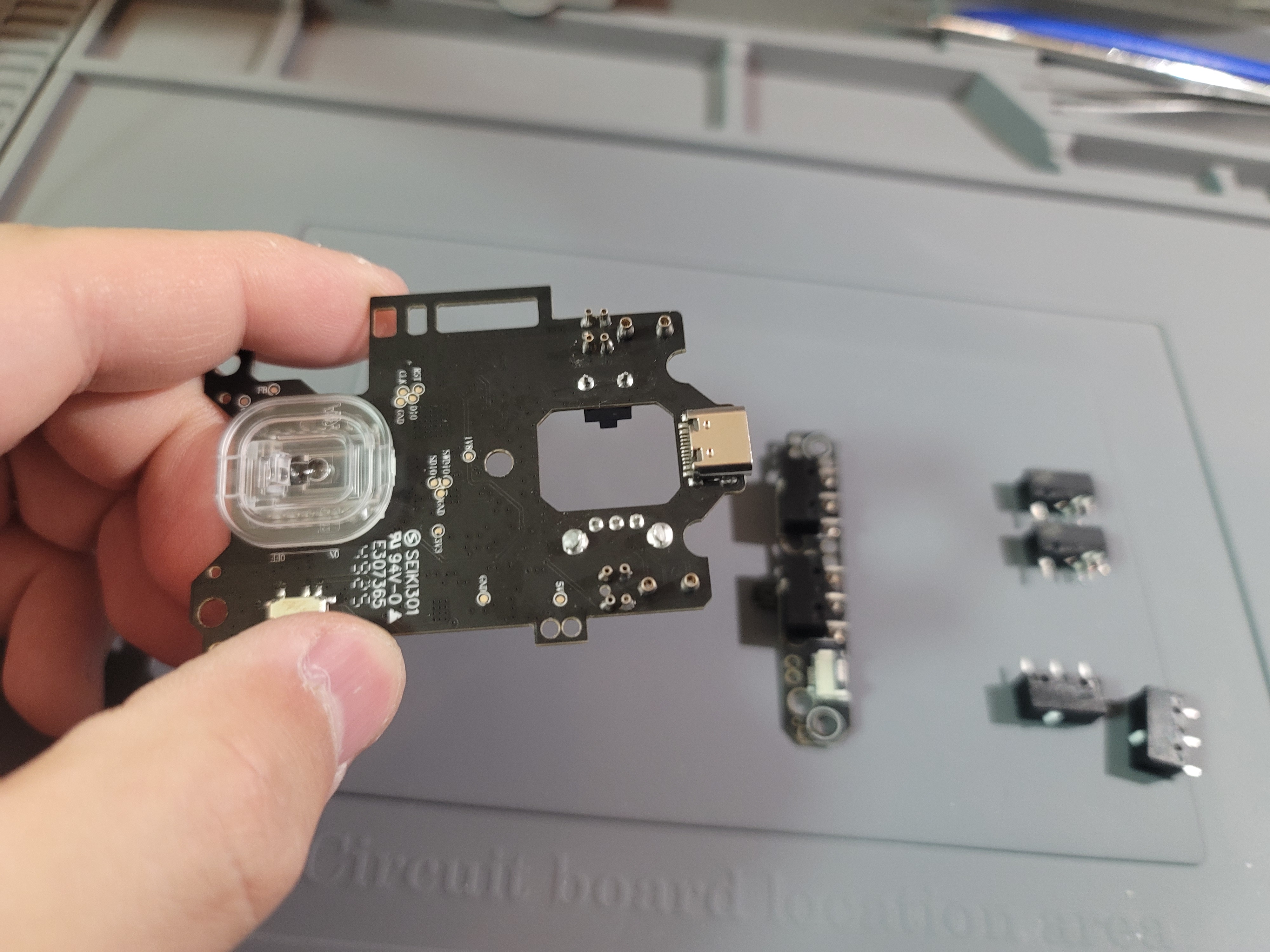

메인 기판을 뒤집어서 납 상태를 확인한 모습입니다. 기둥 다리가 다른 부품과 간섭되지 않도록 납을 깔끔하게 먹여줘야 합니다. 이 부분이 제대로 안 되면 클릭이 씹히거나 아예 인식이 안 될 수 있습니다.

사이드 버튼 쪽 작업입니다. 이쪽은 ㄱ자로 꺾여 있는 특수 형태라 그대로 사용이 어렵습니다. 다리 부분을 정리해서 납땜을 해주었고, 필요하면 이쪽도 교체가 가능하도록 구조를 맞춰드렸습니다. 필요하면 핫스왑 방식으로도 개조 가능해요.

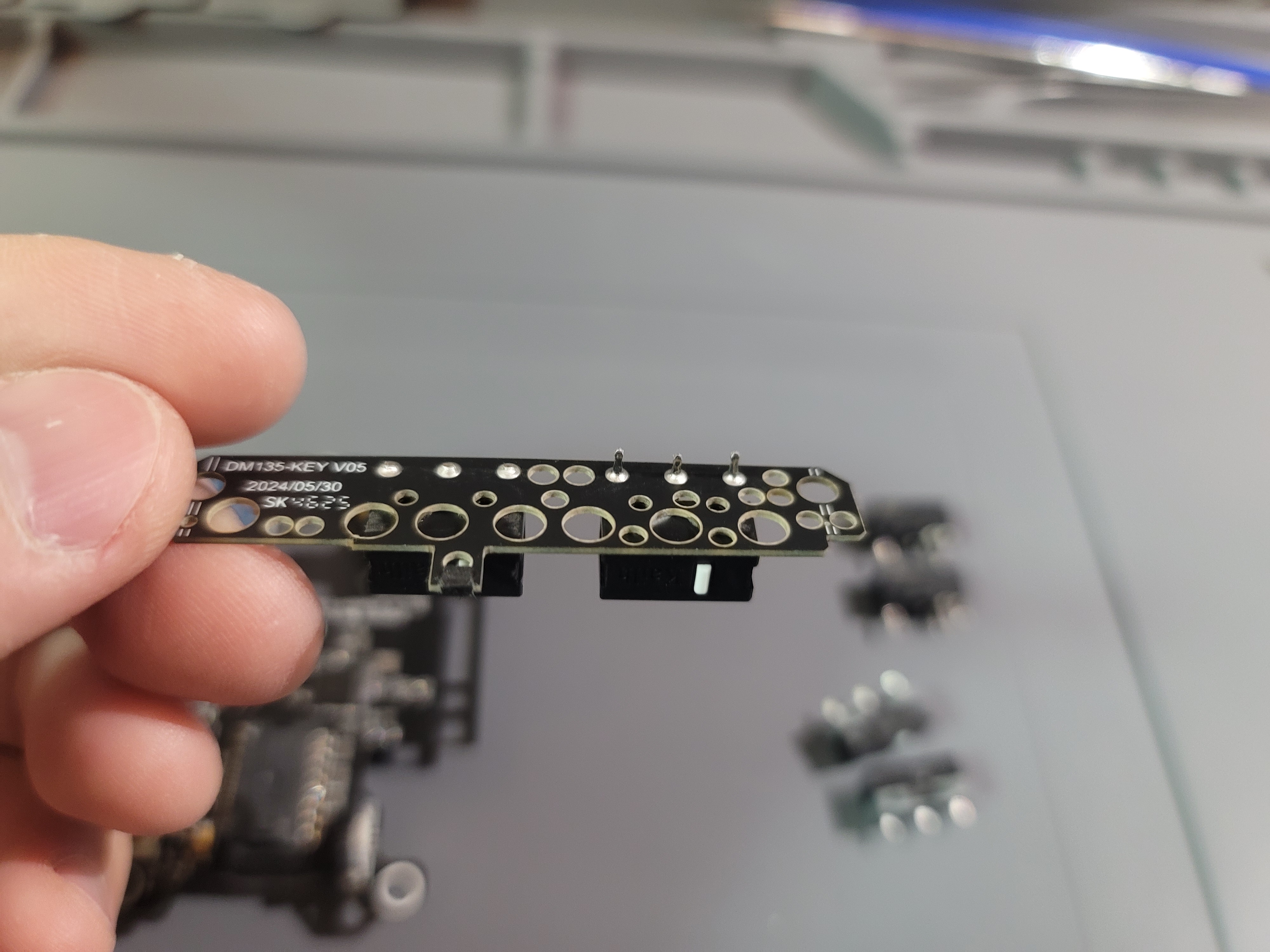

상판 커버와 케이블 간섭을 피하기 위한 정리 작업입니다. 공간이 넉넉하지 않기 때문에 일부 다리를 잘라내어 조립 시 눌리거나 간섭이 생기지 않도록 처리했습니다.

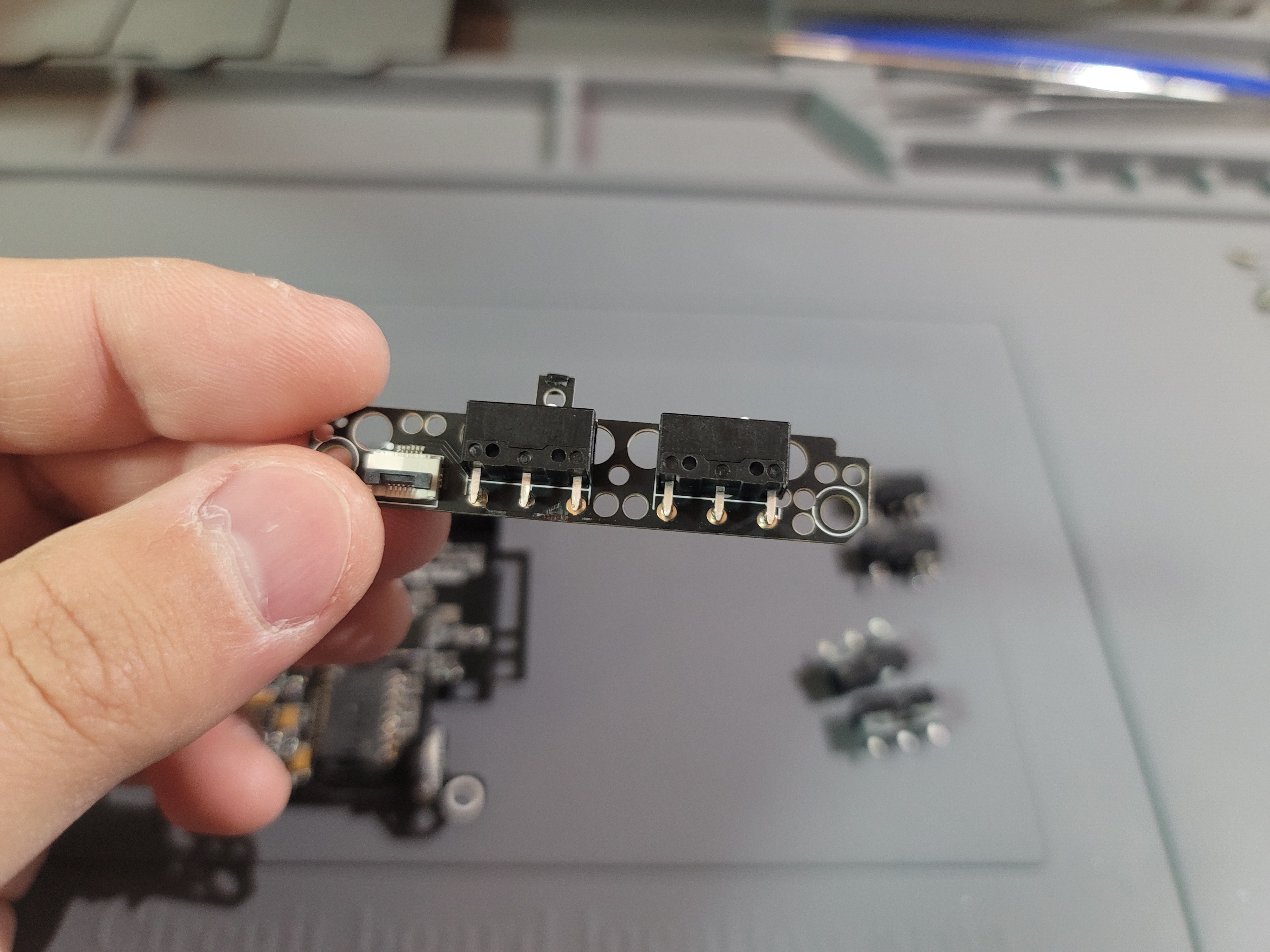

깔끔하게 잘 붙였어요 ㅇㅈ? 스위치도 정확하게 위치에 맞게 장착되어 있습니다. 이런 부분이 실제 사용 시 클릭감 안정성에 영향을 줍니다.

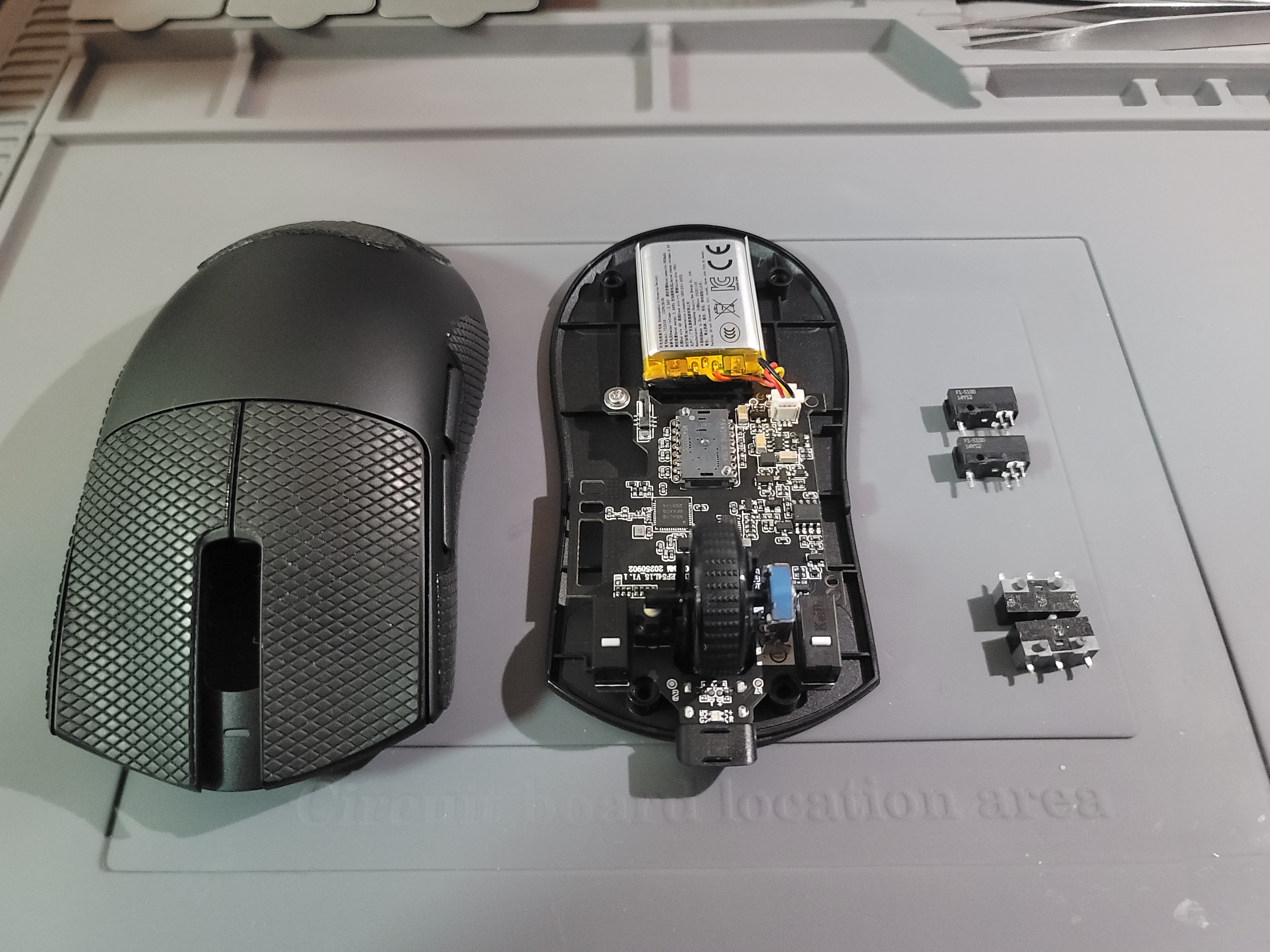

다시 조립하기 전이에요. 옆에 보이는 것은 기존에 사용하던 스위치와 제거한 부품들입니다. ㄱ자 다리 잘라낸 거랑 6핀 광축 스위치요. 아마 FE 광축 스위치일 거에요. 옴론 광축 말고.

ATK X1 V2 휠 부분도 같이 설명드립니다. 휠 인코더는 파란색 방진 골드 TTC 인코더인데, 이거도 부드럽고 조용하게 개조가 가능해요. 후아노 방진 블루로 바꾸면 좀 더 구분감이랑 걸림이 적고 부드러워 집니다. 원하시면 더 부드럽게 또는 걸림 없이 조정도 가능합니다. 사용 스타일에 따라 선택이 달라지는 부분입니다.

6핀 광학식 스위치도 뺐다 꼈다 할 수 있어서 교체한 거를 따로 담아드렸어요. 6핀 타입이나 3핀, 2핀 스위치도 나중에 다른 느낌으로 바꾸고 싶을 때 부담 없이 교체하실 수 있습니다.

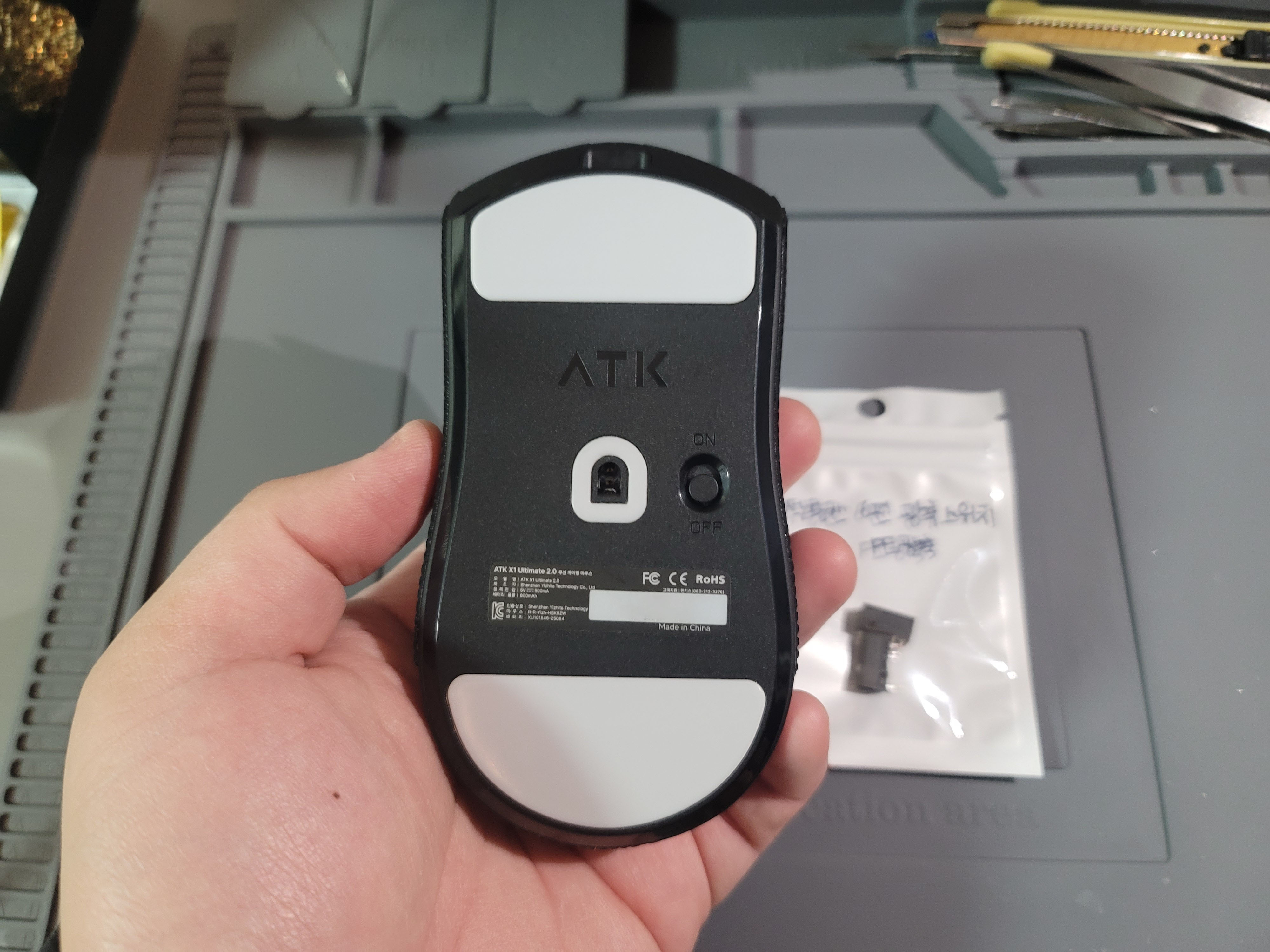

마지막으로 하단 마감입니다. 피트를 제거하면서 생긴 먼지와 잔여 접착제를 정리하고, 새 피트를 들뜸 없이 깔끔하게 부착해드렸습니다. 실제 사용 시 마찰감에도 영향을 주는 부분이라 꼼꼼하게 작업했습니다.

계속 사용하시면서 필요에 따라 스위치를 바꿀 수 있도록 구조를 만들어드린 작업이네요. 클릭을 많이 사용하시는 분들은 스위치 수명이 중요한데, 이런 방식으로 개조해두면 유지 관리가 훨씬 편해집니다.

내부 구조를 정확히 이해하고 진행해야 하기 때문에, 무리하게 직접 작업을 시도하시면 기판 손상이나 동박 떨어짐 같은 문제가 생길 수 있습니다. 실제로 자가 수리 후 더 상태가 안 좋아져서 맡겨주시는 경우도 많습니다.

마우스 클릭이 이상하거나 더 오래 편하게 쓰고 싶으신 경우에는 혼자 고민하지 마시고 점검 받아보시는 게 좋습니다. 수리 접수 바로가기 버튼을 통해 문의 주시면 상태에 맞게 가장 적절한 방법으로 안내드리겠습니다.

ATK X1 V2 스위치 교체와 핫스왑 개조, 많이 물어보는 내용

ATK X1 V2 내부 작업 과정이 어떻게 진행되는지 궁금합니다.

실제 분해부터 납땜, 조립까지 전 과정을 사진으로 자세히 설명해두었습니다. 본문에서 순서대로 확인해보시면 이해가 훨씬 쉽습니다.

휠 인코더 교체나 튜닝도 같이 가능한가요?

가능하지만 선택에 따라 느낌이 많이 달라집니다. 어떤 차이가 있는지는 본문 설명을 참고하시면 도움이 됩니다.

6핀 광축 스위치도 일반 스위치처럼 교체가 가능한가요?

구조만 맞춰주면 가능합니다. 이번처럼 핫스왑 구조로 만들어두면 광축이든 일반 스위치든 상황에 맞게 교체하면서 사용할 수 있습니다.

핫스왑 개조하면 모든 스위치가 다 호환되나요?

기본적으로 2핀, 3핀, 일부 6핀까지 맞출 수 있도록 작업은 가능하지만, 기판 구조나 공간에 따라 제한이 있을 수 있습니다. 그래서 작업 전에 구조 확인이 중요합니다.

카일 8천만회 저소음 스위치는 어떤 느낌인가요?

클릭 소리가 확실히 줄어들고, 눌렀을 때 부담이 적습니다. 오래 써도 피로감이 덜하고, 사무용이나 조용한 환경에서도 부담 없이 사용하기 좋습니다.

사이드 버튼도 같이 교체하는 게 좋은가요?

많이 사용하는 분들은 같이 교체하는 걸 추천합니다. 구조가 달라서 고장 나면 불편함이 크게 느껴지는 부분이라, 메인 버튼 작업할 때 같이 정리해두면 사용감이 훨씬 안정적으로 유지됩니다.

핫스왑 방식으로 개조하면 뭐가 좋아지나요?

납땜 없이 스위치를 뺐다 끼울 수 있어서 유지 관리가 훨씬 편해집니다. 클릭감이 마음에 안 들 때 다른 스위치로 바꾸기도 쉽고, 오래 쓰다가 다시 교체할 때 비용과 부담이 줄어듭니다.
